Beskrivning:

•Det går bara att specificera kablar/ledningar (med kabel/ledningssymboler) som följer en signalreferens om det finns två (och endast två) signalreferenser med samma namn. Det betyder att det bara är möjligt att ange en kabel/ledning på ett subnät med den typ av systyrning som visas i exempel tre.

•När du lagrar en ritning med en kabel/ledningssymbol och fler än två signalreferenser med samma beteckning, kommer du att få en varning som talar om för dig att kabel/ledningssymbolen W102 inte kommer att lagras i databasen. Se nedan.

Ledning på en förbindning med en signal

I bilderna nedan ser du blad 1 och 2 från en ritning. På blad 1 hänvisar signalreferenserna till blad 2 där kablar/ledningar är insatta. I det här fallet, när spolarna –K3 och –K4 är på samma blad, är det viktigt att du sätter in kabel/ledningssymbolerna på blad 2, annars vet inte systemet hur det ska koppla kablarna/ledningarna till rätt anslutning. Om du sätter in kabel/ledningssymbolerna på blad 1 istället, kommer de att ignoreras av databasen när ritningen sparas.

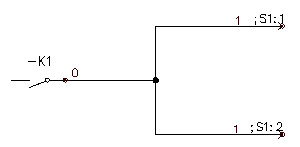

Blad 1

Blad 2

På blad 2 finns bara en förbindning mellan signalerna och spolarna och förbindningsordningen är onödig.

Obs: Om du har en typkretsritning med kablar, kommer det interna artikelnumret att användas när du ansluter kabel och artikel. Om internt artikelnummer saknas eller inte matchar någon i databasen, kommer kabeln preliminärt att vara utan parter.
