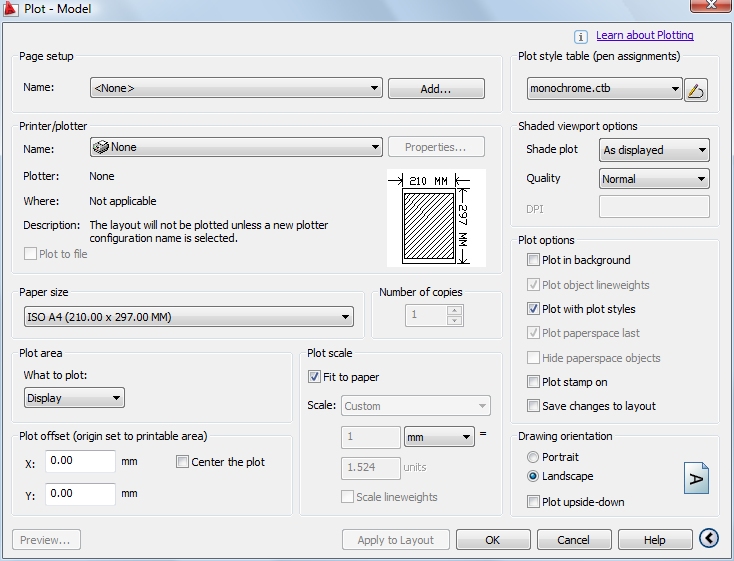

När du väljer Plot under Arkiv-menyn, öppnas dialogen Plot.

Page setup

Visar en lista på alla namngivna och sparade sidinställningar i ritningen. Man kan basera aktuell sidinställning på en namngiven sidinställning i ritningen. Genom att trycka på Add kan man också lägga till, byta namn och importera page setup namn.

Name - visar namnet på den aktuella sidans inställning.

Add - öppnar "Add Page Setup" dialogen, där man kan spara de aktuella inställningarna i Plotdialogen till en namngiven sidinställning. Man kan modifiera denna sidinställning genom "Page Setup Manager".



Printer/plotter

Anger en konfigurerad skrivare som kan användas vid utskrift av layouter.

Plot to file - skriver ut till fil istället för till skrivare.

Paper size

Visar standardpappersstorlek som finns tillgängliga för den valda skrivaren.

Plot area

Specificerar vilken del av ritningen som ska skrivas ut. Under "What to Plot", kan man välja en area på ritningen som ska skrivas ut.

Plot scale

Kontrollerar den relativa storleken på ritningens enheter skrivarenheter.

Fit to Paper - skalar utskrifter för att passa den valda pappersstorleken.

Scale - definierar den exakta skalan för utskriften.

Plot Offset

Specificerar en förskjutning av utskriftsarean.

Preview

Förhandsgranskning av utskriften.

Plot style table

Ställer in, redigerar och skapar en ny tabell för utskriftsstil.

Plot Options

Save Changes to Layout - de ändringar som görs i Plotdialogen sparas till layouten.

Number of copies

Specificerar antalet utskrifter. Det här valet är inte tillgängligt när man skriver ut till fil.
