Tips: Kommandot Insättning/Blankett/Infoga... sätter in en förvald blankett. Du kan också använda kommandot för att skapa mallar med infogade blanketter.

Beskrivning:

•Blanketter används för att avgränsa ett ritningsområde och för att på ett överskådligt sätt få med information om ritningen, till exempel vem som har ritat den, vem som har godkänt den, företag och titel etc. Denna information anger du i den dialog som kommer upp efter insättning av en blankett. Informationen visas sedan i ett ritningshuvud som oftast är placerad längst ner till höger på blanketten.

Arbetsgång:

Sätt in en blankett (elMaster design standalone)

•Välj Insättning/Blankett/Välj...

eller

•Klicka på knappen Välj Blankett.

•Öppna bibliotek och grupp.

•Markera önskad blankett.

•Klicka OK.

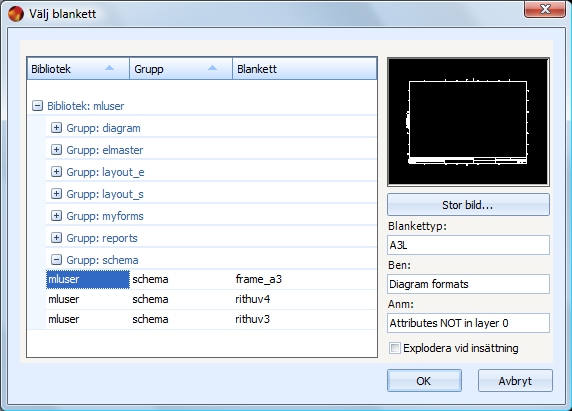

Välj blankett

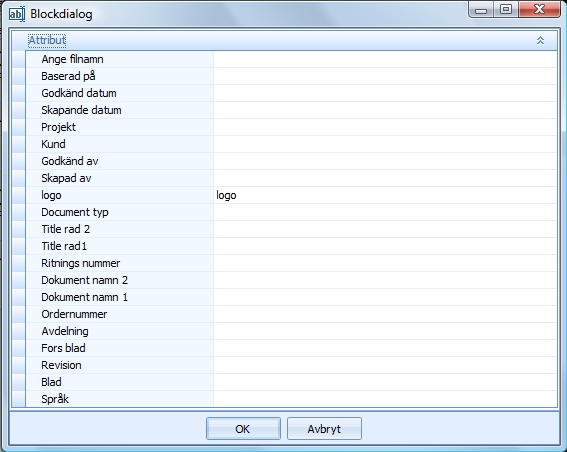

Blockdialog

•I Blockdialogen, mata in data om blanketten och tryck OK.

•Information om blanketten sparas i ritningens konfigurering.
