Beskrivning:

•Det enklaste sättet att importera eller exportera en symbol är att skapa en symbolrapport.

•De symboler som skrivs ut innefattar även dina egentillverkade symboler eftersom dessa lagras tillsammans med systemets, förutsatt att du lagrat dem med hjälp av kommandona i Verktyg/Blockbygg/Admin.

Arbetsgångar

Det finns två metoder att skriva ut symboler:

Skapa symbolrapporter med Standardmetoden

Denna funktion lämpar sig att använda vid två olika tillfällen. Dels när du snabbt vill få en översikt på innehållet i en symbolgrupp och kanske ändra en eller flera symboler och dels när du vill distribuera symboler mellan användare. Det sistnämnda möjliggörs genom att symbolernas utseende samt all data om symbolerna (beskrivningar etc.) "importeras" och lagras på ett och samma ställe i ritningen.

Arbetsgång:

•Starta en ny ritning.

•Välj i Blockbygg/Admin... i menyn Verktyg.

•Välj fliken Block.

•Markera t.ex. gruppen COILS under symbolbiblioteket IEC1082 i trädet.

•Kontrollera att symbolerna inte exploderas vid insättning (avmarkera rutan).

•Högerklicka och välj Exportera.

elMaster kommer att lägga ut symbolerna i gruppen på ritningen. Det är bara för dig att skriva ut och eventuellt spara.

Importera symboler

Den här metoden används då du vill importera symboler.

•Öppna en standardsymbolrapport.

•Välj Blockbygg/Admin… från Verktyg-menyn.

•Välj fliken Block.

•Välj bibliotek och grupp.

•Högerklicka och välj Importera.

•Dialogen Importera öppnas.

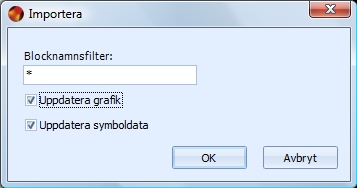

Importdialogen

•Kryssa i kryssrutorna Uppdatera grafik och Uppdatera symboldata. Du har också möjlighet att filtrera på blocknamn.

•Tryck på OK.

Skapa symbolrapporter med den anpassade metoden

Med denna metod skapas rapporter från BLOCKLIB, där det viktiga är att utseendet på rapporten är rätt. Detta kräver dock en del förberedelser. Bland annat måste en fördefinierad ritningsblankett finnas insatt i ritningen. Det är med denna blankett som du talar om hur rapporten ska se ut, samt vilken information om respektive block som ska visas.

Arbetsgång:

•Starta en ny ritning.

•Sätt in en ritningsblankett avsedd för anpassade Blocklib-rapporter.

•Välj Blockbygg / Blocklib / Admin... från Verktyg-menyn.

•I dialogen som du får upp, markera den grupp av symboler som du vill ska ingå i rapporten.

•Tryck på Rap.<.

•Kontrollera att Anpassad är valt. Ange också ett namn för rapporten. Namnet används sedan för att namnge de ritningsfiler som skapas av kommandot.

•Tryck på OK.

elMaster kommer att lägga ut symbolerna i gruppen på ritningen. Om inte alla symboler i gruppen får plats på en sida, kommer kommandot att spara ritningen som en ritningsfil, samt skapa en ny med resten av symbolerna. Ritningarna sparas i innevarande bibliotek (arbetskatalogen). Filnamnet byggs upp med det namn som du angav för rapporten och sidnumret (t.ex. COILS1.DWG och COILS2.DWG).
