Beskrivning:
elMaster design ingår en stor mängd symboler. I det här avsnittet kan du läsa om hur du infogar symbolerna. Symbolerna kan grovt indelas i tre kategorier:
•Designsymboler – Om du är kopplad till databasen kommer informationen från dessa symboler att sparas i databasen. Information från dessa kan användas för att generera förbindningstabeller och apparatlistor. Normalt infogas designsymbolerna i designlagret SOSED_CIRCUIT. Men de kan också användas som dekorativa symboler och infogas i det dekorativa lagret SOSED_DECORATIVE.
•Dekorativa symboler – Exempel på dekorativa symboler är en kabel eller en klammer. Symbolerna innehåller ingen information för förbindningsgenerering, utan används endast för att noggrannare specificera ett kommando. Dekorativa symboler sparas inte till databasen och de infogas på det dekorativa lagret SOSED_DEKORATIVE.
•Referenssymboler - Läggs ut för att peka ut var en annan symbol ligger, till exempel kontaktträd för att referera ett reläs spole till dess kontakter.
•För att sätta in en symbol kan du använda dig av kommandona under menyn Insättning.
•Alla förbindningsgivande symboler som medföljer produkten kan placeras ovanpå en befintlig förbindningslinje. Den del av förbindningslinjen som befinner sig under symbolen kommer då att raderas automatiskt. För att uppbrytning ska ske krävs att det i symbolen finns antingen ett uttag eller en nod (POINT).
Arbetsgång
Sätt in en symbol:
•Välj Insättning/Symboler.

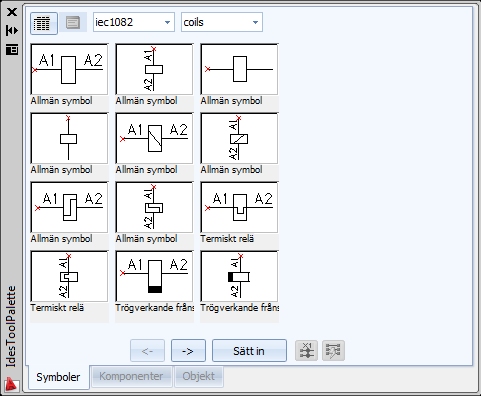

•I Ides Tool Palette, välj ett bibliotek och en grupp.
•Välj ett block och klicka på Sätt in. Du kan även dubbelklicka på respektive bild för att sätta in blocket i ritningen.
•Ange blockets insättningspunkt.

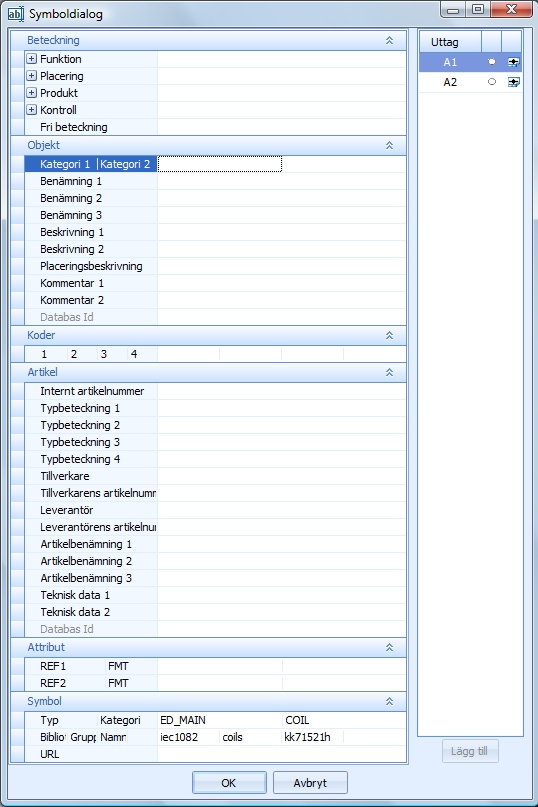

Dialogen nedan visas. Härifrån hanterar du symbolens referensbeteckning, uttagsbeteckning och övriga värden. Om du vill ändra på ett värde dubbelklickar du på värdet och väljer ett nytt värde. Den här informationen kan även ändras i efterhand med kommandot Redigera / Värden.
•Mata in en referensbeteckning och tryck OK.
