Beskrivning:

•Enligt standarden IEC 61082-1 (mom. 4.7.2) är huvudprincipen att referensbeteckningarna skrivs horisontellt, ovan eller till vänster om symbolen. Programmets funktion för att skapa attributdefinitioner för referensbeteckningar har alternativ som i de allra flesta fall gör det möjligt att skapa symboler som följer denna standard. I de fall då alternativen inte räcker till och då man måste anpassa texternas placering och justering utöver de alternativ som finns, kan man använda de inbyggda kommandona som finns i AutoCAD, t.ex. funktionen DDMODIFY.

•Varje symbol kan enligt IEC 81346 ha flera beteckningar och hur många man behöver beror på vilken konstruktionssystematik man tillämpar. De kommandon i programmet som hanterar beteckningarna i ritningen är gjorda så att beroende på hur många beteckningar som fyllts i, kommer placeringen av dem att variera. Om endast en beteckning används (oavsett typ), kommer den att skrivas närmast symbolen och attributet med tag "ID1" fylls i. Används två beteckningar, fylls attributen med tag "ID1" och "ID2" i, osv.

•elMaster design stödjer idag fyra beteckningar plus en fri som ej är strukturerad.

•I vissa fall kan det dessutom vara önskvärt att en beteckning har en fast position i förhållande till symbolen och inte flyter runt. Detta går att åstadkomma genom att förse symbolen med speciella attribut. De taggar som ska användas är då "ID_A" för funktionsbeteckningen, "ID_B" för placeringsbeteckningen samt "ID_C" för produktbeteckningen. Om något eller några av dessa attribut förekommer samtidigt med ID1-ID4, används ej ID1-ID4 för att visa beteckningen.

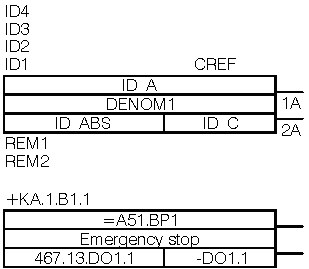

Bilden nedan visar ett exempel på en symbol, där funktions- och produktbeteckningarna har sina fasta placeringar inuti symbolen och där den normala hanteringen av beteckningar hade varit omöjlig att använda.

Referensbeteckningarnas position
