Beskrivning:

•Ides tool palette innehåller en objektdialog som är tillgänglig vid databaskoppling.

Huvudsakliga funktioner:

•Insättning av enstaka eller flera objekt

•Avancerat filter

Åtkomst:

•Klicka på en symbolikon i AutoCAD till exempel spole eller motor.



Insättning av objekt

Filter

I dropdownlistorna kan du filtrera symbolerna.

Knappar

Sätt in - sätter in det valda objektet i ritningen.

Uppdatera - uppdaterar data i dialogen.

Multipel-insättning – sätter in flera poster av valda symbolen.

Automatiska förbindningslinjer – ritar automatiskt förbindningslinjer efter insättning av symbol.



Insättning av objekt

I datatabellen kan ett eller flera objekt väljas och insättas. Objekten måsta ha en kopplad symbol och artikel för att det ska kunna sättas in i ritningen.

Insättning av enskilt objekt

För att sätta in ett enskilt objekt, välj objektet och klicka på knappen Sätt in, flytta muspekaren till ritningsarean i AutoCAD. Alternativt, dubbelklicka på önskat objekt och flytta muspekaren till ritningsarean.

Insättning av flera objekt

Det går att sätta in flera objekt samtidigt. Genom att hålla ner Shift, kan fler objekt väljas. Använd knappen Sätt in för att sätta in objekten ett efter ett tills alla är insatta.

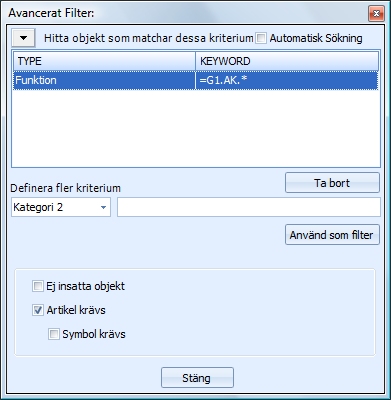

Avancerat filter

Dialogen tillåter filtrering.

Automatisk sökning - om förkryssad; varje gång dialogen öppnas kommer en databassökning att göras automatiskt.

Definiera fler kriterium - välj kriterium från dropdownlistan, skriv in nyckelord och klicka sen på knappen Använd som filter.

Ta bort - tar bort valt filter i tabellen.

Använd som filter - lägger till definierat kriterium i tabellen.

Ej insatta objekt - när det här alternativet är valt kommer bara objekt som inte är insatta i någon ritning med aktuell ritningstyp att visas.

Artikel krävs - när det här alternativet är valt kommer bara objekt med artiklar kopplade till sig att visas.

Symbol krävs - när det här alternativet är valt kommer bara objekt med symboler kopplade till sig att visas. Det här alternativet är bara tillgängligt när "Artikel krävs" är valt.

Stäng - stänger dialogen.

Senast använt filter

Högst upp i dialogen Avancerat filter finns en dropdown med de tio senast använda filtren.

Genom att välja ett gammalt filter kommer detta att laddas in som det aktuella.
