Skapa yttre förbindningsschema

Det finns funktionalitet för att skapa basen till ett yttre förbindningsschema. När man har en anpassad mall är det enkelt att använda funktionen. Välj skåpet i objektlistan och välj sedan att skapa ett nytt dokument med mallen för automatiska förbindningsscheman.

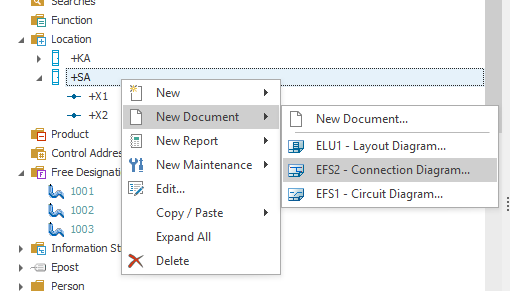

Välj skåpet i objektlistan och välj sedan att skapa ett nytt dokument.

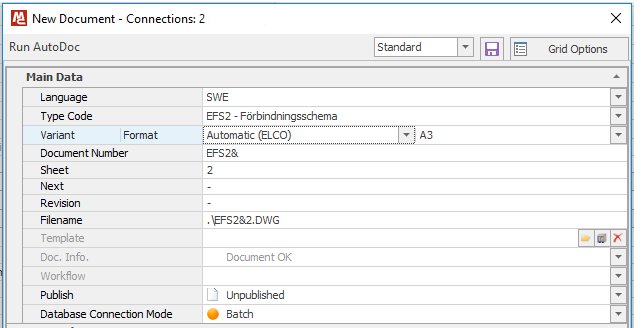

Välj korrekt variant för att skapa ett yttre förbindningsschema.

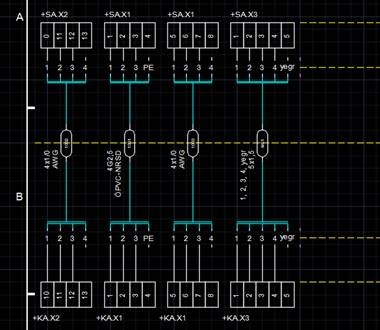

Utifrån skåpet och den valda mallen genereras en eller flera blad med alla plintar som har externa kablar, kablarna och vad de är anslutna till.



Skapa mall för automatiska yttre förbindningsscheman

Kontakta Ides support om du vill ha detaljer kring hur mallen fungerar.
