Beskrivning:

•Dialogen Symboladministrator används för hantering av symboler i Symbolbiblioteksdatabasen. Innehåller blockdatabas.

Åtkomst:

•Välj Verktyg/Blockbygg/Admin. Välj fliken Block.





Verktygsfält

Knappar

Verktygsfältet innehåller knapparna Spara, Uppdatera, Lägg till, Radera och Förhandsgranska.

Spara - sparar aktuella synliga tabellen till databasen. Om du avslutar innan du sparar förlorar du de ändringar som gjorts i tabellen.

Uppdatera - laddar om den aktuella tabellen. Om du uppdaterar innan du sparar förlorar du de ändringar som gjorts i tabellen.

Lägg till - lägger till en ny post i den aktuella tabellen. Skriv in ny data direkt i tabellen, eller öppna dialogen för Redigering. Använd Sparaknappen för att få in ändringarna i databasen.

Radera - raderar valda rader. Använd Sparaknappen för att få in ändringarna i databasen.

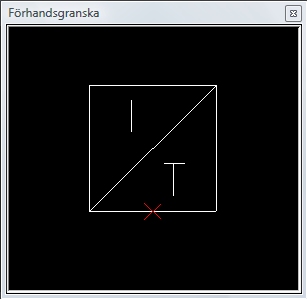

Förhandsgranska – visar ett fönster med en förhandsgranskning av det valda blocket (om sådant existerar).

Förhandsgranska

Trädvy

Högerklicksmenyer

Genom att högerklicka på den första nivån (Bibliotek) i trädet, öppnar du en meny:

Nytt bibliotek - skapa nytt bibliotek i symboldatabasen. Redigeradialogen öppnas, i vilken du fyller i namnet på det nya biblioteket.

Obs! För att kunna använda det nya biblioteket måste du först lägga till bibliotek i mastline.ini för valda applikationstyper. Och du måste också skapa en katalogstruktur på din disk.

Exempel: Om du vill skapa biblioteket "Mittbibliotek" måste du skapa en ny folder under sökvägen som är angiven i mastline.ini under sektionen [ENVIRONMENT] SYMBOL_PATH, kallad Mittbibliotek. I Mittbibliotek måste du skapa fyra undermappar: BLKSLD, FORMAT, PLOT, TEMP.

Radera bibliotek - raderar valt bibliotek från symboldatabasen.

Ny grupp - skapar ny grupp under valt bibliotek.

Genom att högerklicka på den andra nivån (Grupp) i trädet, öppnar du en meny:

Ny symbol - skapar en ny symbol under vald grupp.

Döp om grupp - med detta kommando kan du byta namn på den valda gruppen.

Döp om grupp

Redigera – redigera "standard" värden för vald grupp.

Radera grupp - raderar den valda gruppen.

Importera - importerar symboler från en symbolrapport.

Exportera - exporterar symboler till en symbolrapport (ritning).

Läs från disk - läser symboler/blanketter från uppsatt katalog på disk.

Skapa bilder - skapar nya bilder för valda symboler i vald grupp.

Genom att högerklicka på den tredje nivån (Symbol) i trädet, öppnar du en meny:

Nytt block - väljer block för den valda symbolen.

Ny bild - skapar manuellt ny bild för symbolen.

Generera bild - skapar ny bild för den valda symbolen.

Radera bild - raderar bild för den valda symbolen.

Radera symbol - raderar den valda symbolen.



Bibliotek och Grupp - tabellvy

Högerklicksmeny

Genom att högerklicka i tabellen öppnar du den här menyn:

Redigera – öppnar redigeradialogen för den valda posten.

Nytt block - väljer block för den valda posten.

Ny bild - väljer en ny bild för den valda posten.

Generera bild - skapar ny bild för den valda posten.

Radera bild - raderar bild för den valda posten.

Kopiera - kopierar vald data.

Klistra in - klistrar in i vald cell.

Klistra in sist - klistrar in i ny rad.

Fyll serie - fyller de valda raderna med numeriska värden.

Fyll ner - fyller de valda raderna med värden.



Symboltabellvyn

När du väljer en symbol i den tredje nivån i trädet, ändrar tabellen utseende till redigering för endast en symbol.

Block

Namn - symbolnamn, tillika filnamnet på matchande DWG-fil.

Grupp - andra nivån i hierarkin för lagringsorganisationen av symboler. Avser gruppering av likartade symboler inom ett bibliotek. Motsvarar även ett bibliotek i filstrukturen för symbolbibliotek.

Bibliotek - högsta nivån i hierarkin för lagringsorganisationen av symboler. Avser ett komplett bibliotek av symboler för en applikationstyp. Motsvarar även ett bibliotek i filstrukturen för symbolbibliotek.

Symbolkategori - bestämmer relation till objektkategori i databasen.

Symboltyp - bestämmer symbolens funktionalitet, (se Symboltyper).

Noteringar - kommentar till symbolen.

Egen text 1 - beskrivning av symbolen.

Egen text 2 - beskrivning av symbolen.

Egen text 3 - beskrivning av symbolen.

Sorteringsordning - bestämmer i vilken ordning symbolerna skall visas i “symbolpaletten”.

Uttag - antal uttag som finns på symbolen, räknas ut av programmet.

Insättning

Skala - skalfaktor för symbolen efter insättning.

Punkt - insättningspunkt för symbolen. Om användaren ska ange insättningspunkt ange värdet x,y,z. För en fixerad insättningspunkt ange det som 100,200,0 eller en kombination där vissa värden är låsta 100,y,0

Vinkel - insättningsvinkel.

Insättningstyp - här är en lista från vilken du kan välja en önskad insättningstyp:

Normal - Symbolen sätts in som ett block. Redigeradialogen öppnas och du kan redigera symbolen.

Makro - Symbolen sätts in och exploderas till flera enheter. Detta kan användas för att skapa små delar av ritningar som kan återanvändas. Du kan lägga till parametrar, text inuti [ ], till din symbol. Vid insättning får du en dialog med dessa parametrar. Om insättningspunkten på Makrosymbolen och en symbol inuti makrosymbolen är densamma, får du en dialog för den symbolen.

Makro, samma beteckning - Symbolen sätts in och exploderas till flera enheter. Vid insättning får du en redigeradialog och varje MasterConcept-symbol (symbol med MasterConcept-xData) får samma objektbeteckning.

Makro, redigera alla - Symbolen sätts in och exploderas till flera enheter. Vid insättning får du en prompt för att redigera varje MasterConcept-symbol (symbol med MasterConcept-xData).

Uppdatera - om förkryssad, hämtar applikationen alltid symboldefinition från symbolbiblioteket. Om ej förkryssad, använder applikationen den innevarande ritningens symboldefinition om sådan finns.

Grupp för attributkoppling - vid insättning av symbolen hämtas formatsträngar för att koppla ihop data och attribut. Värdet i Grupp för attributkoppling kopplar ihop symbolen med formatsträngarna som har samma maplist-värde.

Beskrivning

Dessa fält används för beskrivningen av symbolen.
