Obs! För att kunna skapa ett korsreferensträd måste du tilldela variabeln ED_CREF_TREE värdet 4. Det kan du göra med hjälp av funktionen Variabler i MasterExplorer.

Beskrivning:

•Korsreferenser anger var du kan hitta andra symboler i huvudmappen som representerar samma objekt. Informationen kan bestå av ritningsnummer (dokumentidentitet), bladnummer eller kolumn och rad inom bladet enligt ritningsblankettens referensnät.

•Det finns korsreferenser från huvudsymboler till undersymboler och från undersymboler till huvudsymboler.



Följande delar behövs:

•En huvudsymbol (Main symbol). Som regel den symbol som motsvarar objektens manöverorgan, t.ex. spolen för ett relä.

•En eller flera undersymboler (Sub symbols), t.ex. kontakterna för ett relä.

•Korsreferenssymboler (Cross-reference symbols) som placeras bredvid huvudsymbolen, och som används för att visa referenserna till undersymbolerna.

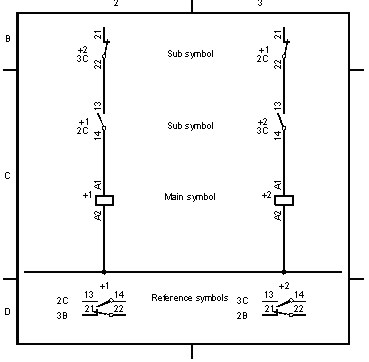

Korsreferenser mellan symboler

När du sätter in symbolerna är det viktigt att du använder rätt symboltyp. Huvudsymbolen ska ha typen ED_MAIN och undersymbolerna någon typ förutom ED_MAIN.

Undersymbolen refererar till huvudsymbolen. Alla symboler inom samma objekt ska använda samma attribut. Genom att ge under- och huvudsymbolen rätt referensbeteckning kommer de att referera till korsreferensträdet.

Korsreferenssymbolerna sätts in automatiskt om de inte sätts in manuellt. Symbolen som sätts in automatiskt är en tabell där beteckningar och referenser visas.

Vill du ha en referenssymbol med ett visst utseende måste denna sättas in manuellt. Du kan välja vilken korsreferenssymbol du vill sätta in från kommandot Korsreferenser i menyn Infoga / Symbol. Det finns ett antal korsreferenssymboler att välja mellan.

När du sätter in korsreferenssymbolen måste du koppla ihop den med den huvudsymbol som den hör till. Kopplingen är nödvändig för att kommandot som skapar och uppdaterar referensen ska hitta rätt symboler. Koppling görs antingen i samband med att symbolen sätts in, med hjälp av den knapp som finns i dialogen för korsreferenssymboler, eller i efterhand med kommandot Koppla korsreferenser (se kommandoreferensen).

Notera att en del av de korsreferenssymboler som levereras med produkten är makrosymboler. Dialogen som visas påverkar därför bara den första symbolen. För dessa symboler görs kopplingen i efterhand. För att kommandot som kopplar symboler ska fungera måste huvudsymbolen vara av rätt typ, d.v.s. ED_MAIN. Vidare måste respektive undersymbol och tillhörande referenssymbol ha samma symbolkategori.

Det är valfritt att fylla i referenssymbolens post- och uttagsbeteckningar. Kommandot som skapar och uppdaterar referensen kommer att skriva över dessa värden. Uttagsbeteckningar som är ifyllda och som stämmer överens med de uttagsbeteckningar som finns hos någon undersymbol kommer dock att användas för att leda uppdateringskommandot till rätt symbol.
