Beskrivning:

•Fliken Formatsträngar används för att redigera formatsträngar. Om databaskopplad blir dialogen indelad i två tabellvyer. Den övre vyn innehåller dina formatsträngar. Den nedre vyn innehåller fält och värden.

Åtkomst:

•Välj Verktyg/Blockbygg/Admin. Välj Formatsträngar.

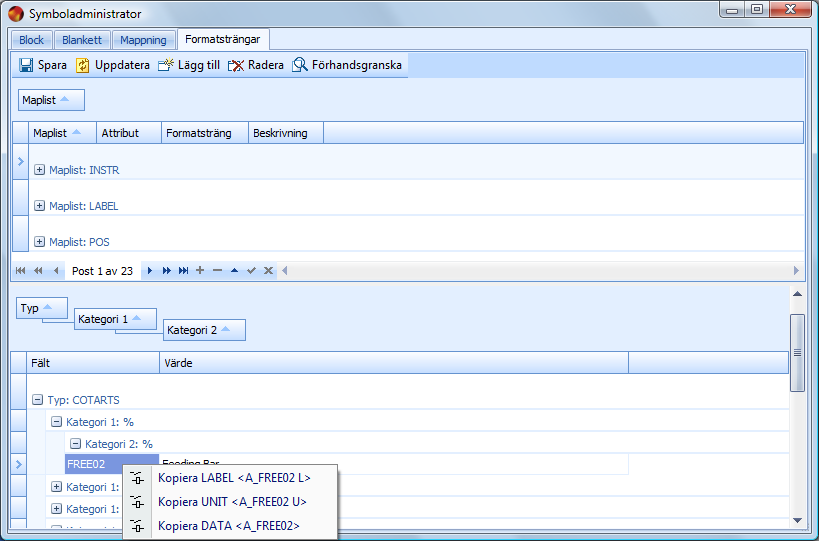

Symboladministrator, Formatsträngar i onlineläge.

Högerklicksmeny

Genom att högerklicka i den övre tabellen, öppnar du den här menyn:

Importera - du kan importera data via en xml-fil.

Exportera - du kan exportera data via en xml-fil.

Kopiera - kopierar vald data.

Klistra in - klistrar in i vald cell.

Klistra in sist - klistrar in i ny rad.

Fyll serie - fyller de valda raderna med numeriska värden.

Fyll ner - fyller de valda raderna med värden.



Välja formatsträng

•Välj fält i den nedre vyn. Högerklicka för att öppna menyn.

•Väljt "Kopiera LABEL", "Kopiera UNIT" eller "Kopiera DATA".

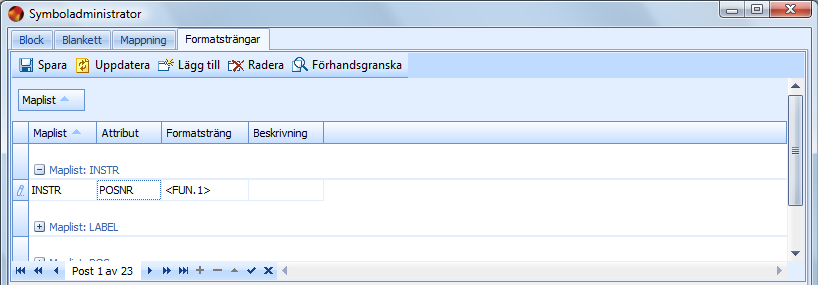

Insättning av formatsträng

•Markera en cell i den övre vyn för att i den sätta in formatsträng.

•Högerklicka och välj Klistra in.

Format sträng syntax

Värdet i formatsträngen flyttas till attributet som ska. Text innanför <> ersätts med x-data värdet för den taggen. <FUN.1> till exempel, ersätts med funktionsbeteckningen på den symbolen.

Text*<Tagg>*Text* *

Fridata

I Oracle-databasen finns fria dataetiketter för objekt och artiklar kopplade. Om du vill kan du koppla dessa i administrationsfunktionen i explorer, genom dialogen för etikettkonfigurering.

<Tagg> = bara värdet

<Tagg <VALUE>> = bara värdet

<Tagg <DESC> <VALUE> <UNIT>> = etikett värde enhet. T.ex.

<Tagg Min Egen text <VALUE> enhet> = Min egen text värde enhet

Taggen för fri artikeldata är A_FREEnn och för objektdata är den FREEnn

Symboler med flera objekt

Ramar, kabelsymboler och I/O-symboler är exempel på symboler som kan representera flera olika objekt i samma symbol. För att veta vilket objekt som systemet ska hämta data från så ska du ange det i taggen som ett prefix OBJn. Dvs för att visa det första objektets beskrivning så blir taggen <OBJ1.REM1>

Symboler med flera artiklar

Taggen för artikeldata börjar med A_ och om det finns underartiklar börjar dessa taggar med A2_, A3_ osv. Taggarna för ARTDESn heter bara ARTDES för första artikeln och för efterföljande A2_ARTDESn, A3_ARTDESn detta pga bakåtkompatibilitet.

Beteckning

För att visa beteckningar på symboler som saknar IDn-attribut kan man använda taggarna FUN.1, LOC.1, PRO.1, DES.1, ID_FREE, KEYE, KEYF, KEYG, KEYAFREE och KEYBFREE.

Vill du bara ha den sista beteckningen (den lokala) lägg till .LOCAL till taggen.

Administration av formatsträngar

I avancerad blockadministrator (i Design) kan du lägga till formatsträngar i symboldatabasen så att du får in formatsträngarna direkt i symbolen vid insättning.



Maplist - namn på maplist som även finns på symbolerna. Alternativ som kan användas är objektkategori: CE,MOTOR, symboltyp: ED_FRAME.

Attribut - namn på attributet som värdet ska visas i (saknas attributet i symbolen visas inget).

Formatsträng - formatsträngsvärdet.

Beskrivning - fri text för användaren.
