Beskrivning:

•Dialogen Formateringsval för Partex-rapporter avviker från alla andra rapporter och används för att konfigurera skapandet av Partex-markeringar.

Åtkomst:

•Markera din rapport, högerklicka och välj Formateringsval.

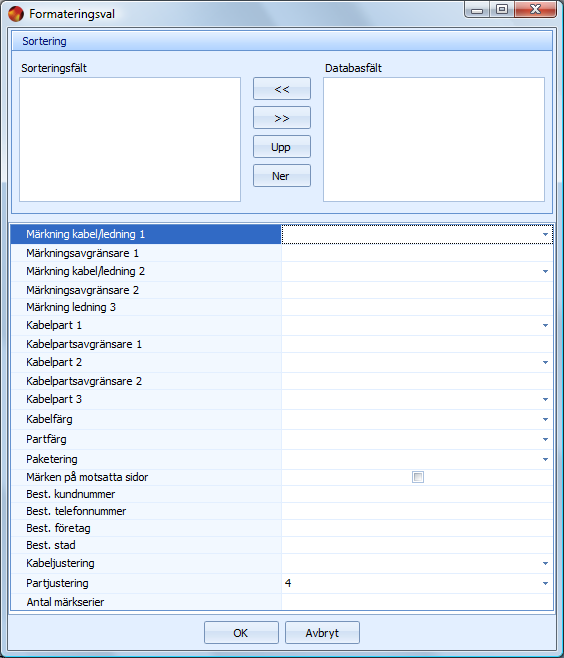

Formateringsval för Partex

Kabel/Ledningsmärkning

Kabel/ledningsmarkeringen består av flera fält, varje fält är separerat med en avgränsare. Det tredje fältet är bara tillgängligt för interna markeringar. Det finns en konfigurering för kablar/ledningar och en för parterna i kabeln.

Det finns tre olika fält att välja i Kabel/Ledningsmarkeringssektionen.

Nummer - kabelnummer.

Referensbeteckning - referensbeteckningen.

Pin Nr. - pinnummer.

Kabelpartsmärkning

Det finns fem olika fält att välja på i Kabelpartmarkeringssektionen:

Nummer - kabelnummer.

Kabelpart - kombinerat part och kabelnummer ex. 1000.1.

Part - numret på parten t.ex. 1.

Referensbeteckning - referensbeteckning.

Pin Nr. - pinnummer.

Kabelfärg och partfärg

Med hjälp av pilar uppåt och nedåt är det möjligt att byta färg på markeringarna.

Märken på motsatta sidor

När detta alternativ är valt, kommer markeringarna att hänvisa till beteckningen för objektet i den andra änden av kabeln. Detta alternativ är bara tillgängligt för externa markeringar.

Paketering

I den här dropdownlistan kan du välja paketering av markeringarna. Här kan du också definiera sorteringen av R-formatfilerna.

Beställningsinformation

Denna sektion innehåller din specifika orderinformation.
