Förhandsgranska |
Rulla Föregående Upp Nästa Mer |
Beskrivning
Förhandsgranska tillåter användaren att förhandsgranska rapporter, dokument och pdfer. I vissa typer av visningar finns också en panel för att skriva anteckningar på dokument.
Panelen kan visa dokument på olika sätt. Vilken sorts förhandsgranskning som ska användas för ett dokument ställs in på dokumenttypen i dialogen för konfiguration av dokumenttyper. Man kan också använda variabeln EXP_VIEWER_SETTING för att ställa in ett förvalt värde för dokument som inte har någon inställning på dokumenttypen för detta.
Åtkomst
I MasterExplorer, välj fliken Förhandsgranska när ett dokument är valt.
Förhandsgranskning - Rapporter
Rapporter förhandsgranskas i det format rapporten är genererad för. En rapport av typen CRYSTAL visas i Crystal Reports som i bilden nedan. Rapporter genererade för WORD eller EXCEL öppnas i Microsoft Word eller Microsoft Excel.

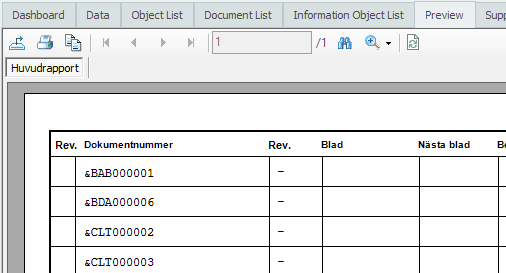

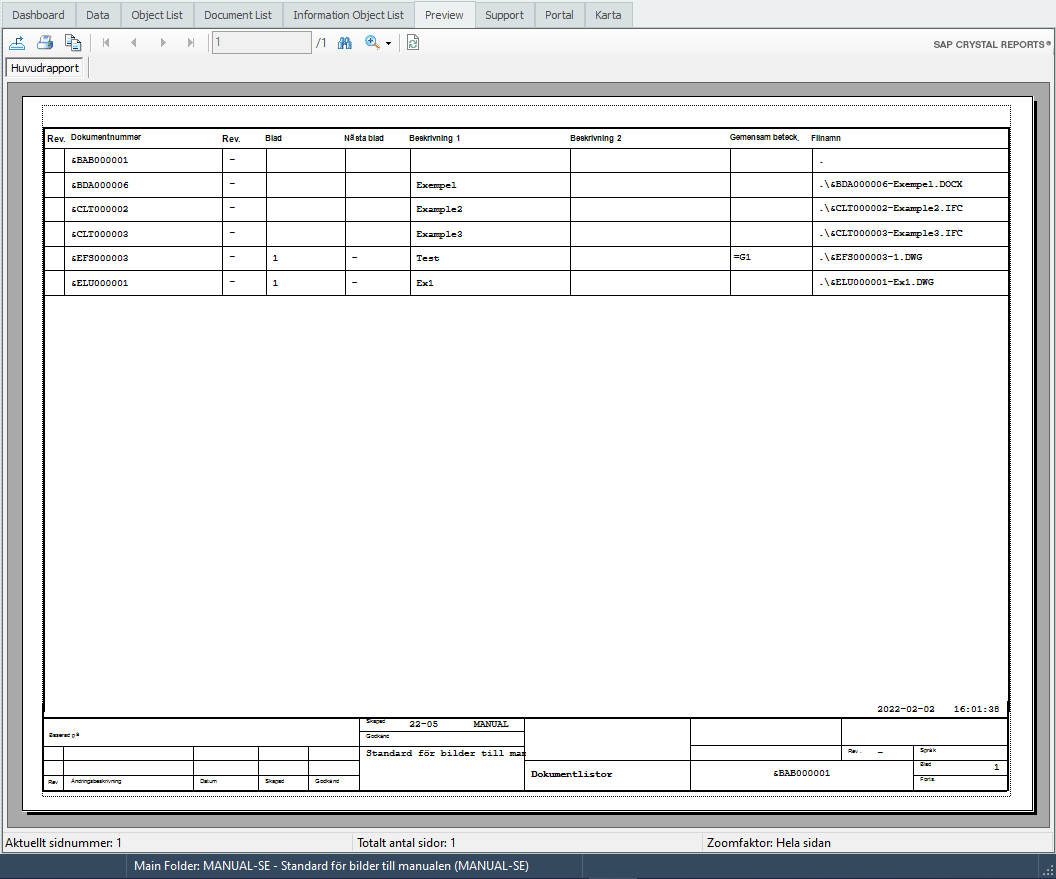

Förhandsgranskning av rapport
Förhandsgranskning av dokument - External

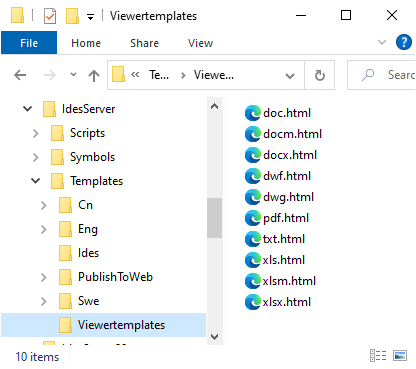

I läget external så använder förhandsgranskningen Microsoft Internet Explorer registrerade filtyper. Så länge du kan förhandsgranska en fil i IE, kan du skapa en html-mall och förhandsgranska den i den här fliken. Html-mallarna är placerade i katalogen Templates/ViewerTemplates.
Mallar för förhandsgranskning
Html-mallarna är väldigt enkla, döp bara filen efter tillägget du önskar förhandsgranska och lägg till följande kod:
<center>
<html>
<body bgcolor="#FFFFFF" topmargin="0" leftmargin="0" rightmargin="0" bottommargin="0" marginwidth="0" marginheight="0">
<IFRAME SRC="<##FILEPATH##>" width="100%" height="100%" ></IFRAME>
</body>
</html>
Om man vill visa dokumentets vykopia så kan man istället för ##FILEPATH## använda ##PREVIEWFILEPATH##. Då får man samma beteende som om man använder Internal som visningsmetod.

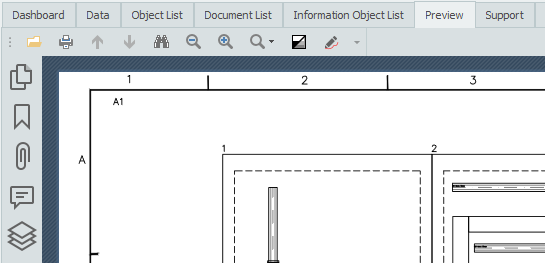

Förhandsgranskning av dokument - Internal
I läget internal så kommer dokumentets vykopia att visas i den inbyggda PDF-läsaren. Om dokumentet inte har någon pdf-fil kommer den här fliken att vara tom.
PDF-visaren kan visa rödmarkeringar som gjorts. För att de ska komma upp måste man aktivera den funktionen med knappen som bekrivs nedan.

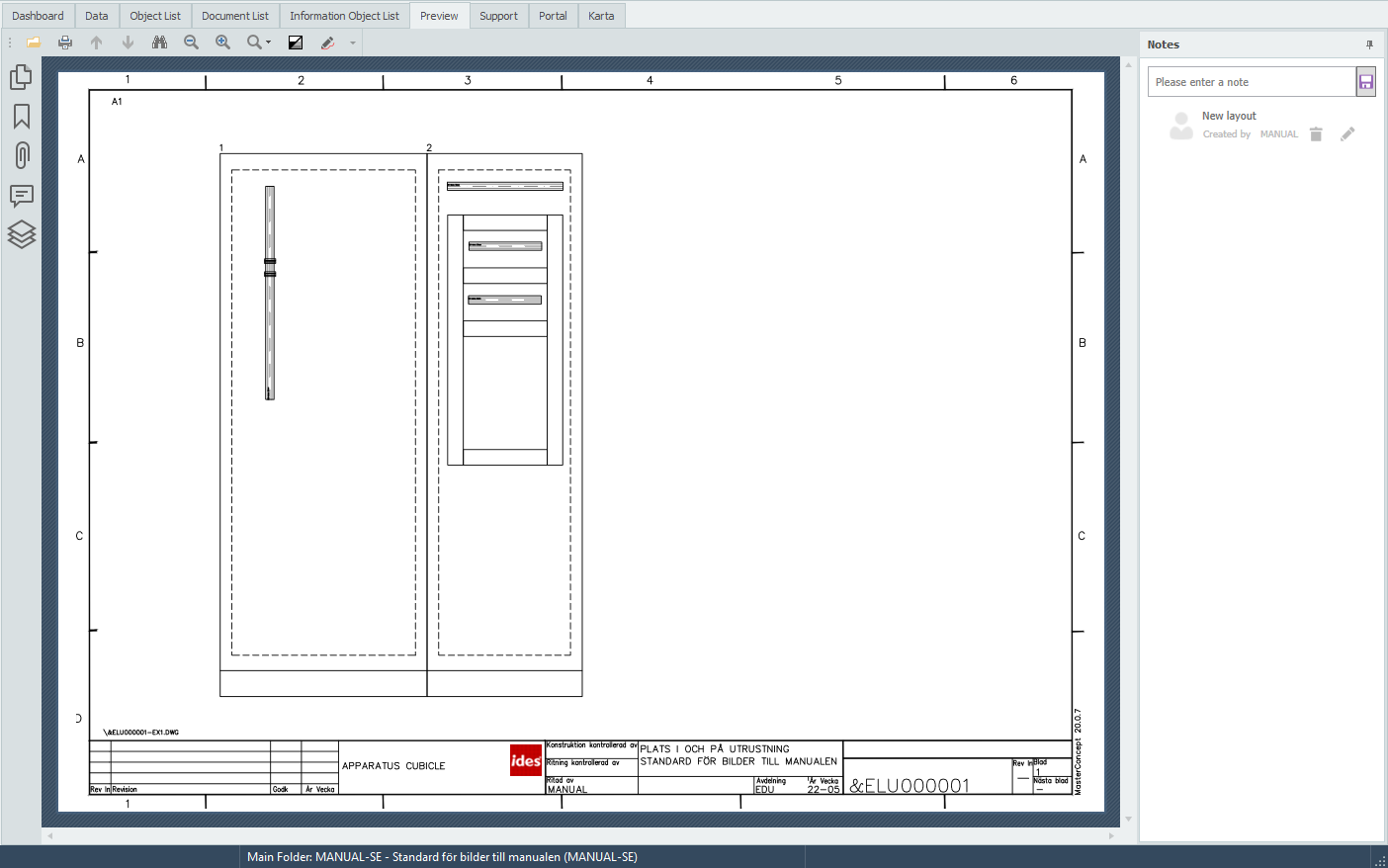

Förhandsgranskning av dokument - Internal
BIM Viewers
Det är möjligt att förhandsgranska filformatet Navisworks, IFC-dokument och DWG-filer.

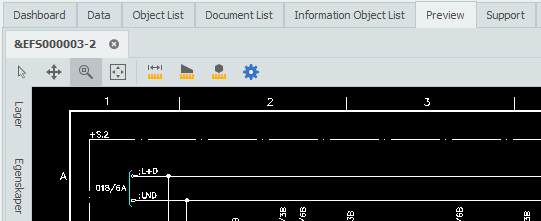

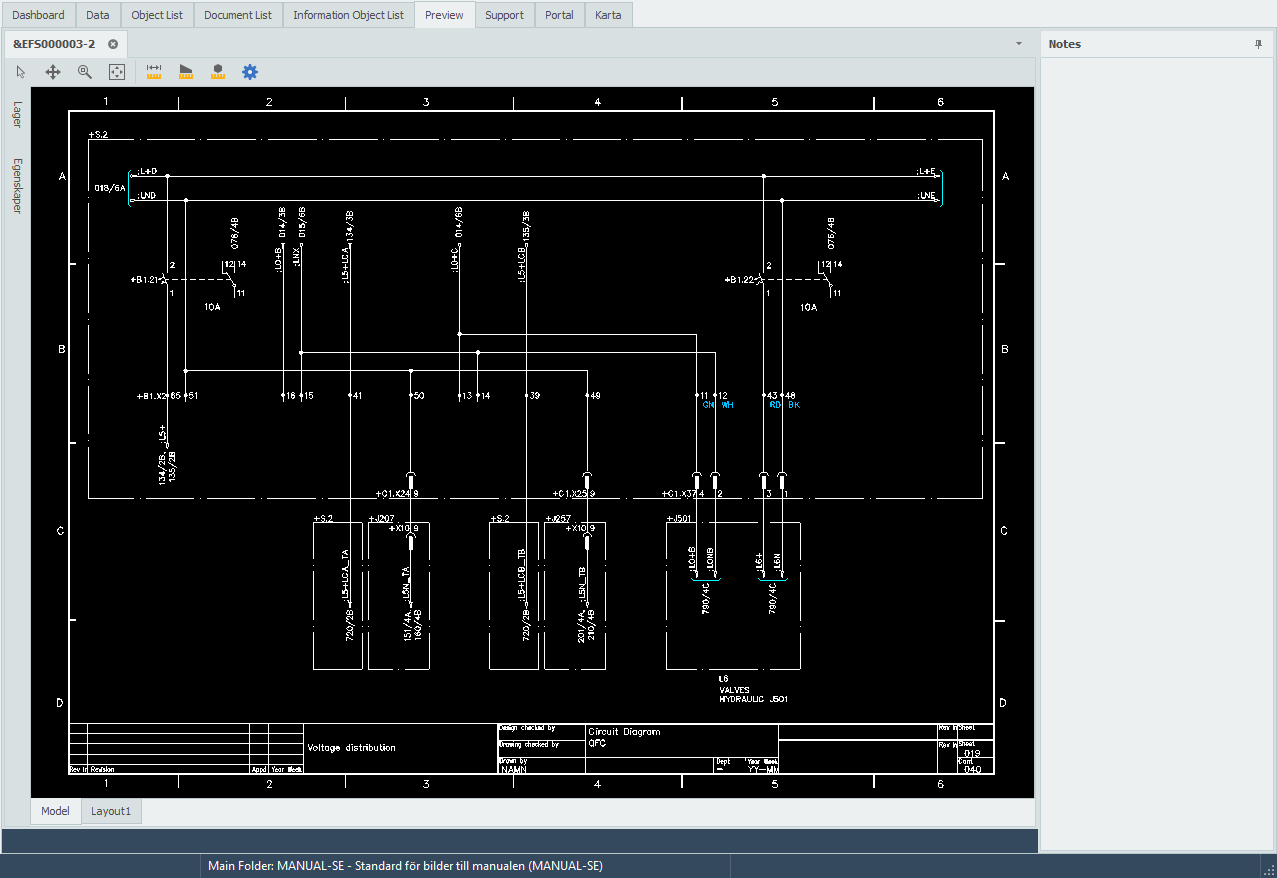

DWG Viewer
Det här visningsläget låter användaren titta på en CAD-ritning (DWG). Man kan zomma, panorera, tända och släcka lager, titta på egenskaper för objekt i filen och göra mätningar i ritningen. Man kan ställa in vilken skala man jobbar i.
Visning av en ritning

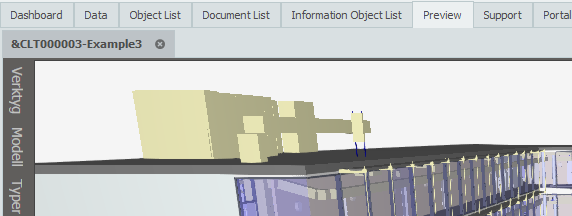

IFC Viewer
Det här visningsläget låter användaren titta på en IFC-modell. Man kan inspektera modellen, se egenskaper och kopplingar till objekt. Den här panelen är en enklare version av dialogen för hantering av IFC-modeller med mindre funktionalitet.

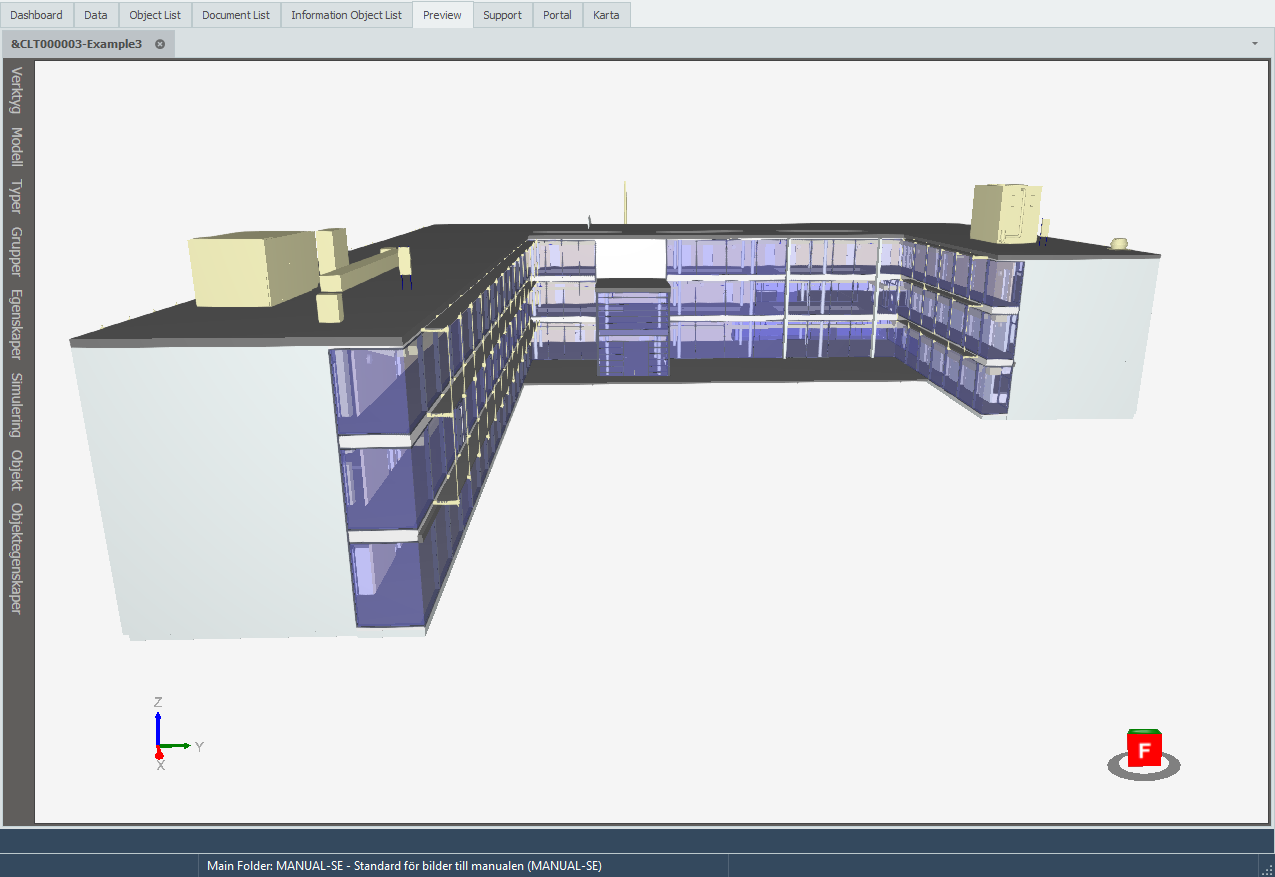

Visning av IFC-modell

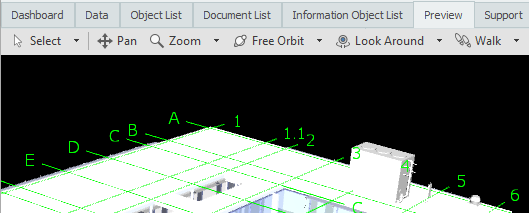

Navisworks Viewer
Låter användare förhandsgranska en Navisworks-fil. För att förhandsgranska Navisworks-dokument måste Navisworks Manage eller Navisworks Simulate Update 1 vara installerat.

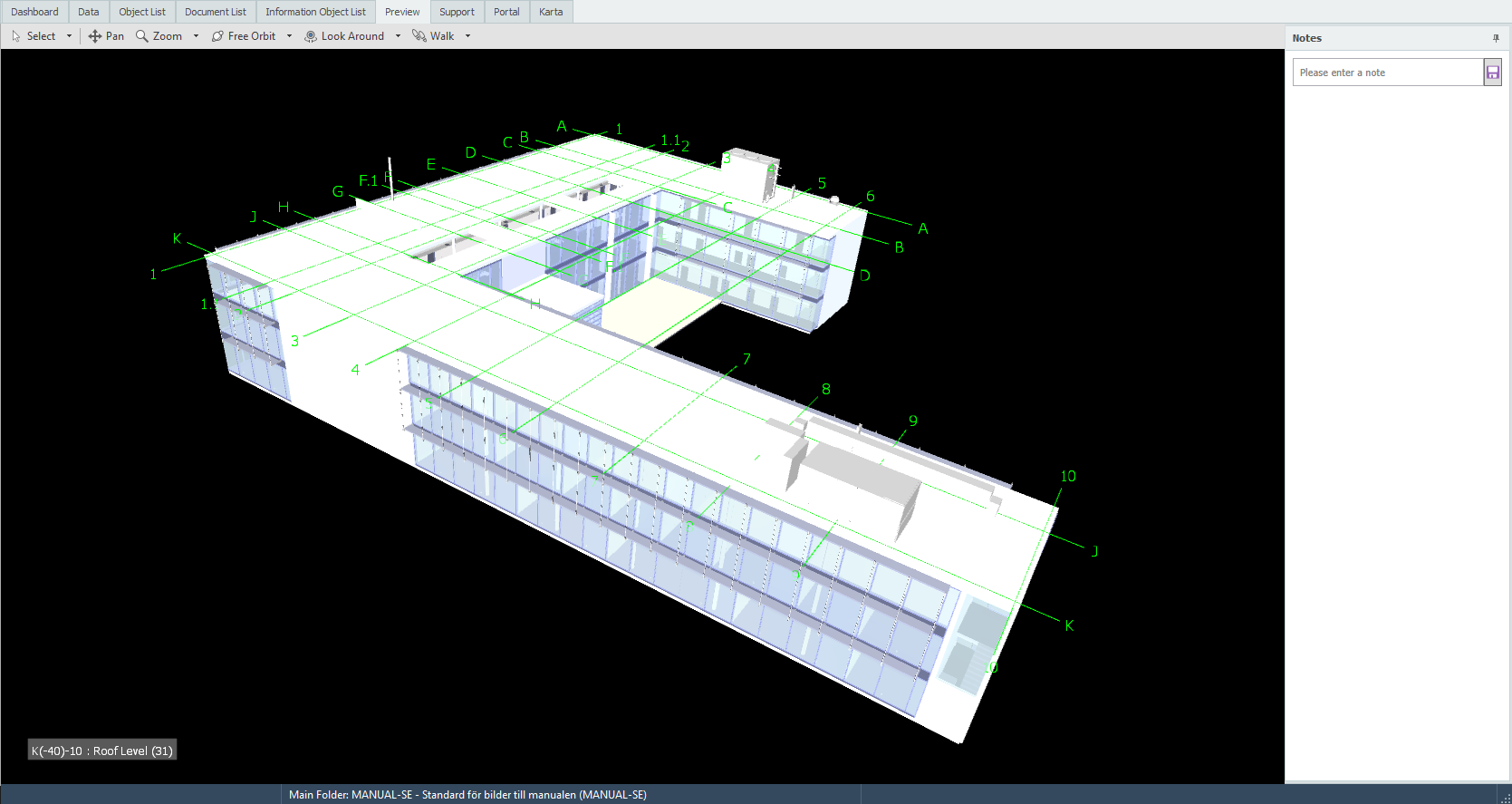

Visning av Navisworks-fil
